مادربرد ایسوس ASUS PRIME B560M-KASUS PRIME B560M-K Motherboard

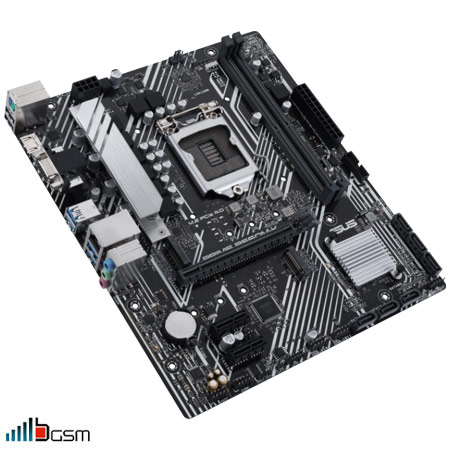

مادربرد ایسوس مدل ASUS PRIME B560M-K
مادربرد ایسوس مدل PRIME B560M-K یکی از گزینه های بسیار مناسب برای افرادی است که از پردازنده های نسل دهم و یازدهم اینتل برای مصارف روزمره شان بهره می برند. این مادربرد مجهز به درگاه های ارتباطی ویژه، ابعاد جمع و جور، پشتیبانی از حافظه DDR4 تا سرعت 2666 مگاهرتزمی باشد . مجهز بودن به درایو های پرسرعت، Fan به عنوان سیستم خنک کننده این مادربرد را به یکی از بهترین مدل های موجود در بازار تبدیل کرده است.
شرکت ایسوس از تراشه Intel B560 برای این دستگاه استفاده کرده. و سوکت پردازنده نیز برای این مادربرد LGA1200 از کمپانی اینتل می باشد. در مادربرد PRIME B560M-K ایسوس مبتنی بر اینتل از دو اسلات رم DDR4 بهره گرفته شده که تا 64 گیگابایت حافظه رم را پشتیبانی میکند. فرم فاکتور آن نیز از نوع microATX میباشد که به راحتی توسط بسیاری از کیس ها پشتیبانی میشود.
مشخصات
هدر USB 3.2 : یک عدد
توضیحات کارت شبکه: 1 عدد ASUS LANGuard
کارت صدا
Realtek ALC۸۹۷ ۷.۱ Surround Sound High Definition Audio CODEC
برد تغذیه : ۸ فاز
توضیحات کارت صدا:
Realtek ALC۸۹۷ ۷.۱ Surround Sound High Definition Audio CODEC - Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking - Supports up to ۲۴-Bit/۱۹۲ kHz playback Audio Features - Audio Shielding - Premium Japanese audio capacitors - Dedicated audio PCB layers A chassis with an HD audio module in the front panel is required to support ۷.۱ Surround Sound audio output
کانکتورهای برق
کانکتور برق اصلی ۲۴ پبن ATX
کانکتور برق ۸ پین ATX
هدر برق فن پردازنده
مجموع کانکتور فن
۲ عدد
سایر توضیحات مربوط به اسلات‌ها
۱ مسیر PCIe ۴.۰/۳.۰ x۱۶ slot ۲ مسیر PCIe ۳.۰ x۱ slots
پورت USB 3.2 Gen 1
چهار عدد
جک 3.5 میلی‌متری
۳ عدد
توضیحات تکمیلی پورت‌ها
۴ عدد USB ۳.۲ Gen ۱ ports (۴ x Type-A) ۲ عدد USB ۲.۰ ports (۲ x Type-A) ۱ عدد D-Sub port ۱ عدد HDMI port ۱ عدد Intel I۲۱۹-V ۱Gb Ethernet ۳ عدد Audio jacks ۱ عدد PS/۲ Keyboard/Mouse combo port
توضیحات بایوس
۱۲۸Mb Flash ROM, UEFI AMI BIOS
توضیحات کارت گرافیک
۱ عدد D-Sub ۱ عدد HDMI ۱.۴ / ۲.۰ Graphics specifications may vary between CPU types Only Intel ۱۱th Gen processors support HDMI ۲.۰ with max. resolution of ۴K@۶۰Hz, others will only support HDMI ۱.۴ with max. resolution of ۴K@۳۰Hz
توضیحات پنل اورکلاک
DDR۴ ۵۰۰۰(OC)/۴۸۰۰(OC)/۴۶۰۰(OC)/۴۴۰۰(OC)/۴۲۶۶(OC)/۴۰۰۰(OC)/۳۷۳۳(OC)/۳۶۰۰(OC)/۳۴۶۶(OC)/۳۳۳۳(OC)/۳۲۰۰(OC)/۲۹۳۳/۲۸۰۰/۲۶۶۶/۲۴۰۰/۲۱۳۳ MHz Non-ECC, Un-buffered Memory
توضیحات تکمیلی هدرها
۱ عدد ۴pin CPU Fan header ۱ عدد ۴pin Chassis Fan header ۱ عدد ۲۴pin Main Power connector ۱ عدد ۸pin+۱۲V Power connector ۱ عدد USB ۳.۲ Gen ۱ header supports additional ۲ USB ۳.۲ Gen ۱ ports ۲ عدد USB ۲.۰ headers support additional ۴ USB ۲.۰ ports ۱ عدد RGB header ۱ عدد Clear CMOS header ۱ عدد Front Panel Audio header (AAFP) ۱ عدد COM Port header ۱ عدد S/PDIF Out header ۱ عدد Speaker header ۱ عدد SPI TPM header (۱۴-۱pin) ۱ عدد ۱۰/۱pin System Panel header
توضیحات تمامی پورت‌های USB مادربرد
پنل پشتی: - ۴ عدد USB ۳.۲ Gen ۱ ports (۴ x Type-A) - ۲ عدد USB ۲.۰ ports (۲ x Type-A) اتصالات داخلی: - ۱ عدد USB ۳.۲ Gen ۱ header supports additional ۲ USB ۳.۲ Gen ۱ ports - ۲ عدد USB ۲.۰ headers support additional ۴ USB ۲.۰ ports
توضیحات قسمت ذخیره‌سازی (Storage)
۲ عدد M.۲ slots (Key M) - Intel®۱۱th Gen Processors - M.۲_۱ slot (Key M), type ۲۲۴۲/۲۲۶۰/۲۲۸۰ - Only Intel ۱۱th Gen processors support PCIe ۴.۰ x۴ mode, this slot will be disabled for other CPUs Intel B۵۶۰ Chipset - M.۲_۲ slot (Key M), type ۲۲۴۲/۲۲۶۰/۲۲۸۰ (supports PCIe ۳.۰ x۴ & SATA modes) - ۶ عدد SATA ۶Gb/s port - The M.۲_۲ shares bandwidth with SATA۶G_۲.When M.۲_۲ runs SATA mode, SATA۶G_۲ will be disabled
کارت شبکه LAN
Intel I۲۱۹-V ۱Gb Ethernet
هدر USB 2.0
دو عدد
مدیریت
WOL by PME, PXE
کانکتور M.2
دو عدد
حافظه
Memory Channels:۲DDR۴ (Dual Channel) Max Memory Size:۶۴GB DDR۴ ۵۰۰۰(OC)/۴۸۰۰(OC)/۴۶۰۰(OC)/۴۴۰۰(OC)/۴۲۶۶(OC)/۴۰۰۰(OC)/۳۷۳۳(OC)/۳۶۰۰(OC)/۳۴۶۶(OC)/۳۳۳۳(OC)/۳۲۰۰(OC)/۲۹۳۳/۲۸۰۰/۲۶۶۶/۲۴۰۰/۲۱۳۳ MHz Non-ECC, Un-buffered Memory Dual Channel Memory Architecture Supports Intel Extreme Memory Profile (XMP) ۱۰th Gen Intel Core i۷/i۹ processors support ۲۹۳۳/۲۸۰۰/۲۶۶۶/۲۴۰۰/۲۱۳۳ natively, others will run at the maximum transfer rate of DDR۴ ۲۶۶۶MHz ۱۱th Gen Intel processors support ۲۹۳۳/۲۸۰۰/۲۶۶۶/۲۴۰۰/۲۱۳۳ natively Memory QVL (Qualified Vendors Lists)
پورت LAN
یک عدد
فرم فاکتور
microATX
اسلات PCI Express x16
یک عدد
اسلات PCI Express x1
دو عدد
نوع حافظه پشتیبانی شده
DDR۴
حداکثر حافظه پشتیبانی شده
۶۴ گیگابایت
کانکتور SATA 3.0
شش عدد
پورت PS/2
یک عدد کومبو
نوع اسلات M.2
PCI-E ۳.۰ x۴
SATA ۳.۰
Key M
پورت USB 2.0
دو عدد
تعداد سوکت پردازنده
یک عدد
پیکربندی حافظه
دو کاناله
نوع سوکت پردازنده
Intel LGA ۱۲۰۰
پردازنده‌های پشتیبانی شده
Intel Socket LGA۱۲۰۰ for ۱۱th Gen Intel Core Processors & ۱۰th Gen Intel Core, Pentium Gold and Celeron Processors Supports Intel ۱۴ nm CPU Supports Intel Turbo Boost Technology ۲.۰ and Intel Turbo Boost Max Technology ۳.۰ Intel Turbo Boost Max Technology ۳.۰ support depends on the CPU types
تعداد اسلات حافظه
دو عدد
استانداردهای حافظه
DDR۴ ۵۰۰۰(OC)/۴۸۰۰(OC)/۴۶۰۰(OC)/۴۴۰۰(OC)/۴۲۶۶(OC)/۴۰۰۰(OC)/۳۷۳۳(OC)/۳۶۰۰(OC)/۳۴۶۶(OC)/۳۳۳۳(OC)/۳۲۰۰(OC)/۲۹۳۳/۲۸۰۰/۲۶۶۶/۲۴۰۰/۲۱۳۳ مگاهرتز
نوع تخصیص مسیر
۱ مسیر PCIe ۴.۰/۳.۰ x۱۶ slot
تعداد مسیرهای PCI Express
۱۶ مسیر
پورت D-Sub
یک عدد
